低氮锅炉系列

WNS低氮冷凝式燃气蒸汽锅炉

产品简介:四通锅炉的WNS低氮冷凝式燃气蒸汽锅炉,采用卧式内燃两回程湿背式结构,外置一体式承压节能器冷凝器,冷凝器材质选用耐腐蚀性好的ND钢材质,全螺纹翅片管结构,显著加大受热面积,热效率提高显著。不折算冷凝显热的情况下热效率即可达到97%以上,显著为用户节约燃料成本。

24小时服务热线:13525756619

产品介绍性能优势技术参数四通实力

产品介绍

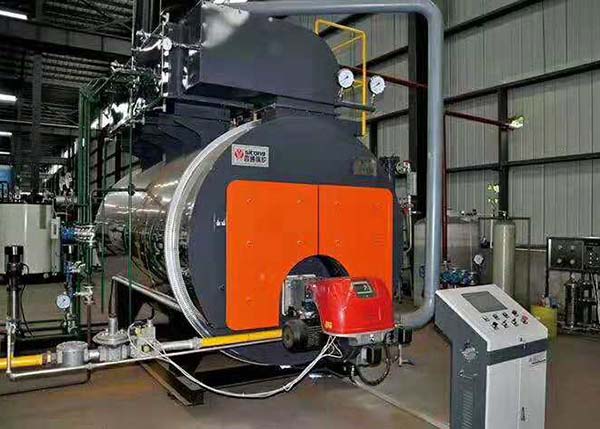

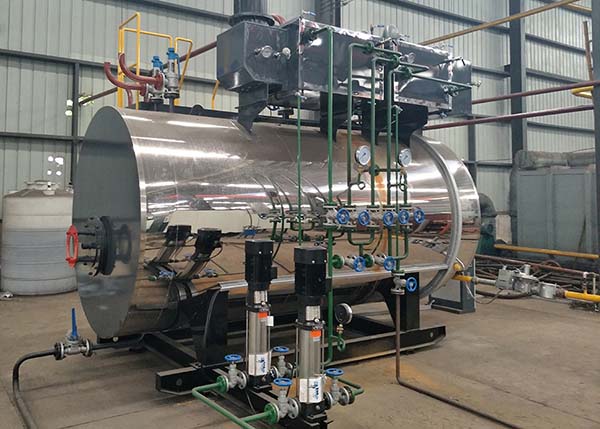

20181031011732593.jpg     WNS低氮冷凝式燃气蒸汽锅炉,采用全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠。该锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。为提高热效率,该型锅炉前烟箱出口处依次布置有节能器、冷凝器,其节能效果显著。

本锅炉具有高、低水位报警功能,低水位联锁保护功能和超压联锁保护功能。为了有效地监视和控制水位及压力,本锅炉配备有水位计、电极式水位控制报警器,还配备有压力表及压力控制器,使锅炉具有高、低水位报警/低水位联锁保护和蒸汽压力超压联锁保护,锅炉自动点火、燃烧器火力自动调节和熄火保护,锅炉的安全运行。

该产品的燃料从燃烧器喷出,被高压电子点火点燃,在炉胆内微正压燃烧,燃烬后的高温烟气由后部烟室转弯180°进入第二回程,由前烟箱处转弯180°进入节能器和冷凝器由烟囱排入大气。

前烟箱采用整体式双开门设置,烟箱门双层密封,该形式整体性好,美观、大方,检修时开启也很轻便。烟囱高度按8米配置出厂,用户应按所在地批准的环境影响报告书的要求确定实际高度,但不得低于8米。

性能优势

(1)专业技术:全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠。

(2)大直径波纹炉胆:锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。

(3)热力充足:锅炉受热面积按照≥25平方米每蒸吨设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。

(4)蒸汽品质高:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定;蒸汽空间容积大,汽水界面与蒸汽出口净距离足够高,蒸汽湿度小。

(5)安全降水时间足:锅炉的燃烧室地位布置,水位确定符合国家规程,同时严格按国际通用标准的水位波动时间要求,具有充足的安全的降水空间,保证锅炉的运行安全。

(6)多功能安全防爆装置:锅炉后面板上设有与炉膛连通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检修、维护方便。

(7)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分设有独有的人孔装置,便于锅内装置及锅炉底部的维修和清理。

(8)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材质特制,压缩性好,完全隔阻烟气的泄露,科重复使用。

(9)压力、水位保护可靠:锅炉压力、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全。


(10)自动控制水平:锅炉控制器采用西门子或德力西电气元件,性能可靠。控制器的三种形式:普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。

技术参数




型号 WNS1-1.25-Q WNS2-1.25-Q WNS4-1.25-Q WNS6-1.25-Q
额定蒸发量 1t/h 2t/h 4t/h 6t/h
额定蒸汽压力 1.25MPa 1.25MPa 1.25MPa 1.25MPa
额定蒸汽温度  194℃  194℃  194℃  194℃
给水温度  20℃  20℃  20℃  20℃
节能器进/出水温度  40℃/90℃  42℃/78℃  40℃/90℃  40℃/76℃
冷凝器进/出水温度  20℃/40℃  20℃/42℃  20℃/40℃  20℃/40℃
排污率  3%  3%  3%  3%
冷空气温度  20℃  20℃  20℃  20℃
设计排烟温度 55.16℃   55.56℃  55.16℃  52.1℃
天然气低位发热值  35590KJ/Nm³  35590KJ/Nm³  35590KJ/Nm³  35590KJ/Nm³
受热面积 辐射  6.93㎡ 9.73㎡ 14.67㎡ 19.41㎡
对流 13.55㎡ 28.89㎡ 52㎡ 91.13㎡
节能器 11.84㎡ 22.56㎡ 32.16㎡ 56.16㎡
冷凝器 14.8㎡ 28.2㎡ 48.24㎡ 74.88㎡
设计燃料消耗量 79Nm³/h 158Nm³/h 314.43Nm³/h 470.91Nm³/h
设计热效率 97.45% 97.43% 97.45% 97.58%
冷凝折算热效率 100.6% 100.58% 100.6% 100.73%
RIELLO低氮燃气燃烧器 燃烧器背压 1050Pa 900Pa 1300Pa 1600Pa
输出功率 300/600~1300KW 300/930~1860KW 500/1500~4450KW 1000/2200~6250KW
流量 30/60~130Nm³/h 30/93~186Nm³/h 50/150~440Nm³/h 100/220~620Nm³/h
电机功率 2.2KW 4.5KW 9.2KW 15KW
比调方式 机械比调 电子比调 电子比调 机械比调
NOx排放浓度 <80mg/Nm³ <80mg/Nm³ <80mg/Nm³ <80mg/Nm³
给水泵 电功率 2.2KW 3KW 4KW 5.5KW
流量 1.6m³/h 2.8m³/h 4m³/h 7m³/h
扬程 148m 153m 158m 156m
出口处过量空气系数 1.075 1.075 1.075 1.075
锅炉本体重量 3260Kg 5450Kg/td> 8766Kg 10220Kg
节能器本体重量 216Kg     816Kg
冷凝器本体重量 290Kg     1108Kg
锅炉运输重量 6300Kg 8220Kg 11830Kg 15300Kg
锅炉运输外形尺寸(长、宽、高) 3750*2020*2870mm 4286*2181*3135mm 5186*2470*3590mm 5830*2520*3050mm
锅炉安装外形尺寸(长、宽、高) 4250*3215*3165mm 4855*3425*3400mm 6105*3655*3700mm 6750*4010*3980mm
总耗电量 4.4KW,

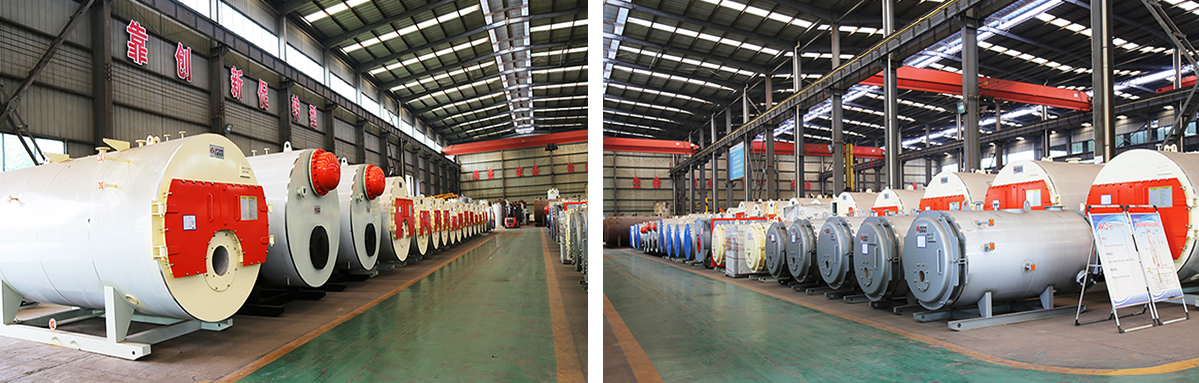

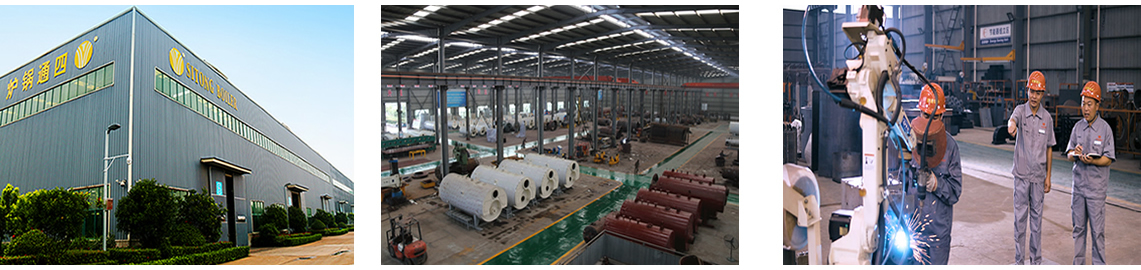

四通实力





 ,
