    燃油、气锅炉系列

    卧式燃油(气)蒸汽锅炉

    产品简介:WNS系列卧式燃油(气)蒸汽锅炉为内燃三回程火管蒸汽锅炉。采用偏置炉胆湿背式结构。高温烟气依次;冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。

    24小时服务热线:13525756619

    产品介绍性能优势技术参数四通实力

    产品介绍

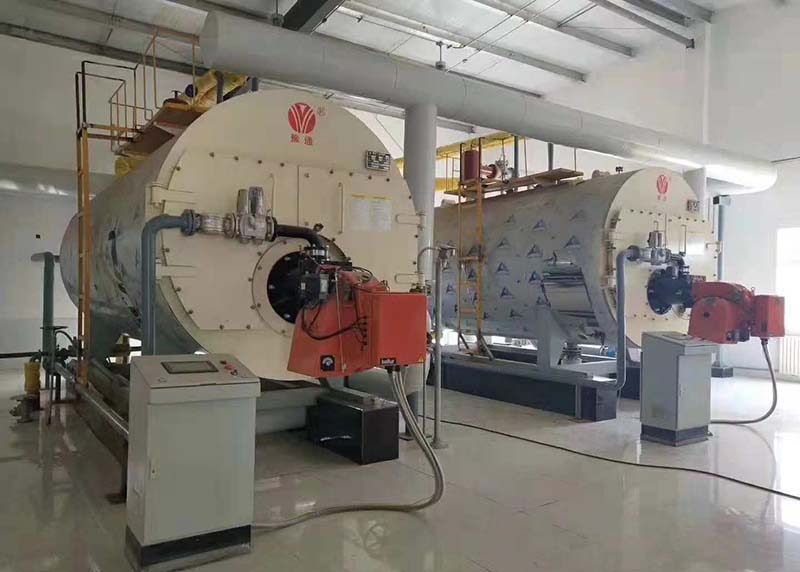

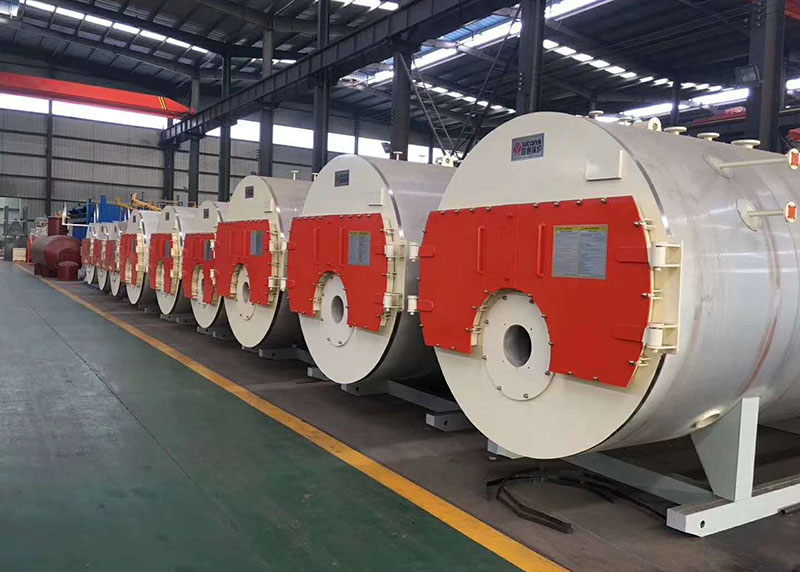

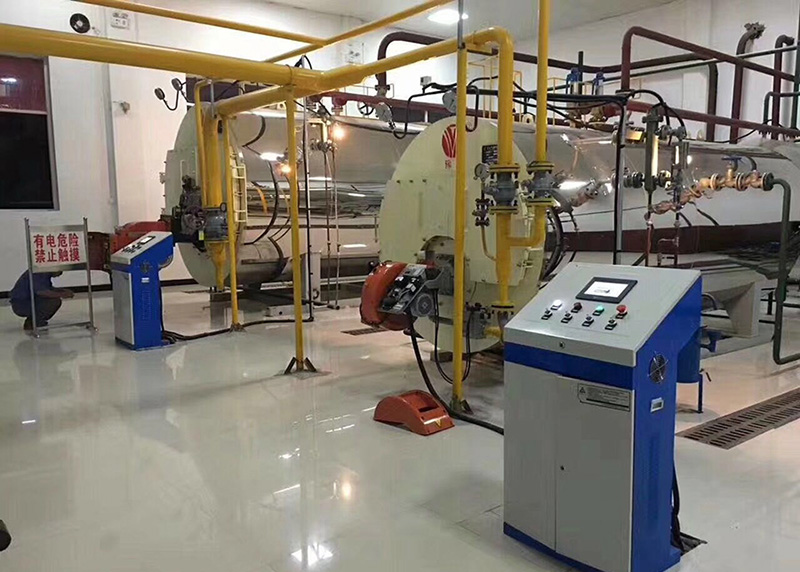

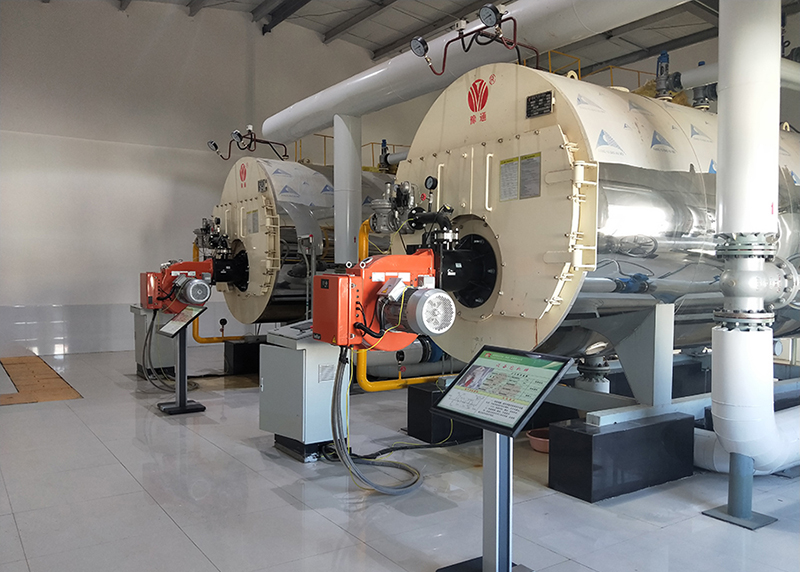

    20190527102549657.jpg   WNS型卧式全自动燃油蒸汽锅炉为卧式快装内燃三回程火管锅。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。该锅炉热力充足:锅炉受热面积按照高标准设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。锅炉装有活动的前后烟箱盖,使锅炉检修方便。


      WNS型卧式全自动燃油蒸汽锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

            WNS型卧式燃油/气蒸汽锅炉适用于化工行业:肥料厂、炼油厂、饮料厂、涂装厂、塑料厂、玻璃厂、硫酸厂等,制造行业:造纸厂、纺织厂、制奶厂、造酒厂、 食品厂、食品菌坊、制鞋厂、陶瓷厂、家具厂、轮胎厂、凉席厂、卷烟厂、筷子厂、印刷厂、胶带厂、泡沫厂、五金厂、地板厂、橱柜厂、木门厂、电池厂、盐厂、茶叶厂、仪器厂等,建筑行业:路桥保养、混泥土蒸养、加气砖蒸压等,以及农产品加工、医药生产、防火材料生产等行业均可以使用。

    性能优势

    燃油气蒸汽锅炉
    (1)大直径波纹炉胆:锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。
    (2)蒸汽品质高:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定;蒸汽空间容积大,汽水界面与蒸汽出口净距离足够高,蒸汽湿度小。
    (3)安全降水时间足:锅炉的燃烧室低位布置,水位确定符合规程,同时严格按国际通用标准的水位波动时间要求,具有充足的安全的降水空间,保证锅炉的运行安全。
    (4)多功能安全防爆装置:锅炉后面板上设有与炉膛连通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检修、维护方便。
    (5)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分设有独有的人孔装置,便于锅内装置及锅炉底部的维修和清理。
    (6)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材质特制,压缩性好,完全隔阻烟气的泄露,可重复使用。
    (7)压力、水位保护可靠:锅炉压力、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全。
    (8)自动控制水平领先:锅炉控制器采用西门子或德力西电气元件,性能可靠。控制器的三种形式:普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。

    技术参数

    【WNS燃油燃气系列锅炉技术参数】
    型号/项目/参数 WNS0.5-0.4(0.7)-Y(Q) WNS0.7-0.4(0.7)-Y(Q) WNS1-0.7(1.25)-Y(Q) WNS1.5-1.25-Y(Q) WNS2-1.25-Y(Q) WNS3-1.25-Y(Q)
    额定热功率(MW) 0.5 0.75 1 1.5 2 3
    额定工作压力(MPa) 0.4(0.8) 0.4(0.8) 0.8(1.0) 1.0 1.0 1.25
    蒸汽温度(℃) 151(170) 170(193) 193 193 193
    设计效率(%) 85%-92%
    水容积(m3) 1.2 1.56 2.10 2.7 2.7 5.9
    满水重量(t) 4.48(5) 5.76(6.2) 6.48(7.1) 8(8.4) 8(8.4) 16(16.8)
    耗电功率(KW) 3.6 3.6 5.9 15.8 17.7 19.7
    电源(V) 380
    适用燃料 轻油、天然气、重油、城市煤气、石油液化气
    轻油(kg/h) 34 51 65 102 136 204
    天然气(m3/h) 41 62 82 123 164 246
    重油(kg/h) 35 53 70 105 140 210
    城市煤气(m3/h) 92 138 184 276 368 552
    石油液化气(m3/h) 14 20 26 39 52 79
    长×宽×高(mm) 2650×1600×1700 2650×1600×1800 3650×1800×1800 5200×2300×2400 5200×2300×2400 5570×3200×2670
    安装尺寸 进/出口阀口径(mm) 50 65 65 65 65 100
    排污阀口径(mm) 40 40 40 40 40 40
    安全阀口径(mm) 40 2×40 2×40 2×50 2×50 2×65
    烟囱口径ф(mm) 250 300 320 360 360 360
    【WNS燃油燃气系列锅炉技术参数】
    型号/项目/参数 WNS4-1.25(1.6)-Y(Q) WNS5 -1.25(1.6)-Y(Q) WNS6-1.25(1.6)-Y(Q) WNS8 -1.25(1.6)-Y(Q) WNS10 -1.25(1.6)-Y(Q) WNS15 -1.25(1.6)-Y(Q) WNS20 -1.25(1.6)-Y(Q)
    额定热功率(MW) 4 5 6 8 10 15 20
    额定工作压力(MPa) 1.25(1.6)
    蒸汽温度(℃) 194(204)
    锅炉设计效率(%) 85%-92%
    水容积(m3) 7.14 10 10.2 13.9 16.7 30 30
    满水重量(t) 22(23.5) 24.7(26) 25.5(26.5) 32.5(34.5) 38(42) 74(78) 78(82)
    耗电功率(KW) 22.2 34.4 34.4 36 36 72 72
    电源(V) 380
    适用燃料 轻油、天然气、重油、城市煤气、石油液化气
    轻油(kg/h) 272 241 382 482 603 904 1206
    天然气(m3/h) 328 413 429 429 715 1075 1430
    重油(kg/h) 280 352 377 377 628 942 1256
    城市煤气(m3/h) 736 922 972 972 1620 2430 3240
    石油液化气(m3/h) 105 131 139 139 231 347 462
    长×宽×高(mm) 5600×3300×2880 6020×3300×3060 7200×3300×3060 7300×3300×3060 7400×3300×3060 8100×4200×4100 8500×4500×4100
    安装尺寸 进/出口阀口径(mm) 100 125 125 150 150 200 200
    排污阀口径(mm) 2×40 2×40 2×40 2×40 2×40 2×40 40
    安全阀口径(mm) 2×50 50×80 50×80 2×80 2×80 2×80 2×100
    烟囱口径ф(mm) 530 530 530 680 380 1000 1200
