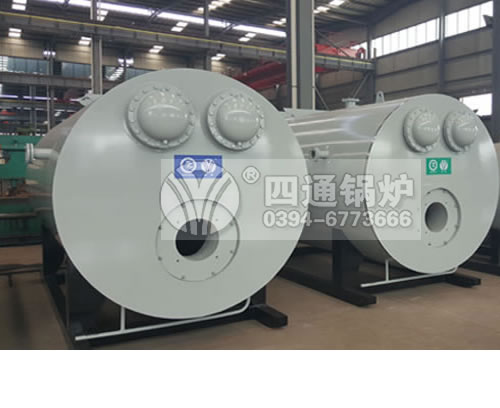

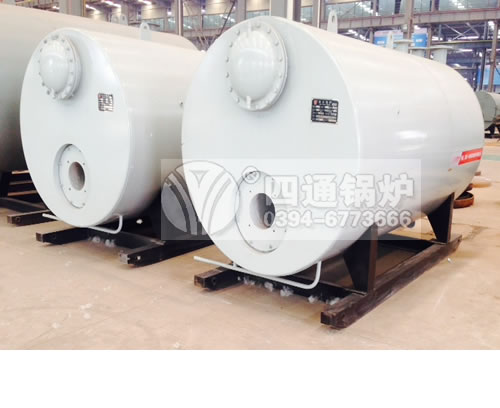

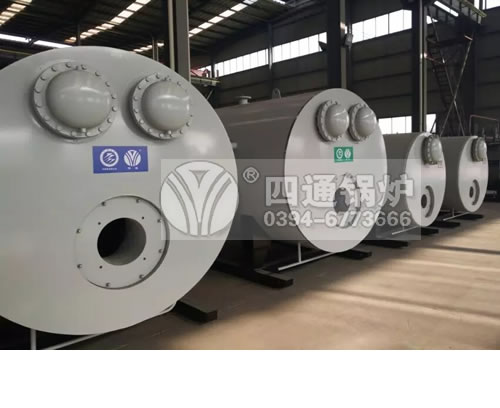

燃油（气）真空热水锅炉

规格型号：0.7——7MW
热效率：95%
适用燃料：天然气、液化气、城市煤气、柴油、重油
应用范围：供暖，集中供热、用热水

产品简介：ZKW系列燃油（气）真空热水锅炉供应不同温度、不同用途的热水，如中央空调用水、卫生热水、工艺热水等。真空锅炉的下半部结构与普通锅炉一样，由燃烧室与传热管组成；其下半部装有热媒。

24小时服务热线：13525756619

产品介绍 性能优势 技术参数 四通实力

产品介绍

　　真空热水锅炉利用水在低压情况下沸点低的特性，快速加热封密的炉体内填装的热媒水，使热媒水沸腾蒸发高温水蒸汽，水蒸汽凝结在换热管上加热热换管内的冷水，达到供应热水的目的。

真空热水锅炉配置技术性能的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等技术，并具有高低水位报警和极低水位、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

真空锅炉热量转换示意：

油(天然气)→燃烧→热媒水→沸腾后的蒸汽冷凝换热(汽化→凝结→汽化)→换热器→热传导→水

低氮真空热水锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点，广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施生活用热水和供暖。

性能优势

真空热水锅炉

（1）真空热水机组始终在负压状态下(正常工作温度低于90℃，真空度低于-30KPa)，不存在膨胀的危险。

（2）一机多用，一台锅炉可以设计多个换热器，可以提供取暖、生活热水、泳池加热等。

（3）安全可靠，可放在地下室以及楼顶，有关部门不限制。

（4）无结垢、腐蚀(换热器不锈钢设计)等现象，设计使用寿命在20年以上。

（5）锅炉与换热器的一体化设计，节省空间，大大减少了占地面积。

（6）全自动控制系统，高度的自动化，无需专人值守。

（7）进口燃烧器，高效燃烧，噪音、废气排放极低。

（8）高效节能、运行成本低，热效率可达96%。

（9）主要用于民用，如酒店、住宅、办公楼、洗浴中心、学校、商城等。

技术参数

项目/型号		ZKW0.7-8560-Y(Q)	ZKW1.05-8560-Y(Q)	ZKW1.4-8560-Y(Q)	ZKW1.75-8560-Y(Q)	ZKW2.1-8560-Y(Q)	ZKW2.8-8560-Y(Q)	ZKW3.5-8560-Y(Q)
热媒水容量（L）		410	520	568	700	830	980	1250
额定发热量（MW/h）		0.7	1.05	1.4	1.75	2.1	2.8	3.5
额定发热量		60	90	120	150	180	240	300
燃料耗量	轻柴油（Kg/h）	64	96	128	160	192	256	320
	重油（Kg/h）	67.3	100	134	168	202	269	363
	天然气（m³/h）	165	116	155	193	232	310	387
	城市煤气（m³/h）	77	247	330	412	494	659	824
	液化气（m³/h）	29	44	58	73	88	117	146
换热器	材质/结构	不锈钢；直行管
换热器	工作压力（MPa）	1.0
取暖专用	发热量	36	54	72	90	108	144	180
	温水循环量	36	54	72	90	108	144	180
	压力损失	2.2	3.0	2.0	2.6	2.5	3.5	3.3
	取暖出口（DN）	65	80	80	100	125	125	133
	供暖面积（㎡）	6000	9000	12000	15000	18000	24000	30000
热水专用	发热量	24	36	48	60	72	96	120
	供热水量（m³/h）	6	9	12	15	18	24	30
	热水温度	50
	压力损失	2.0	0.6	1.5	1.8	1.5	1.8	2.0
	出水口径（DN）	40	65	65	80	100	100	125
电压	电压（V）	220/380
	总耗电量	2.2（2.6）	3.7（4.1）	5.0（6.5）	7.5（9）	11（2.5）	15（16.5）	18.5（20）
	鼓风机耗电量	2.2	3.7	5.0	7.5	11	15	18.5
	油泵耗电量	0.4	0.4	1.5	1.5	1.5	1.5	1.5
尺寸	烟囱直径（mm）	350	350	400	450	500	550	600
	长（m）	2700	3200	3400	4050	4700	4900	5500
	宽（m）	1365	1365	1600	1600	1600	1800	2020
	高（m）	2345	2400	2500	2580	2580	2630	2700
